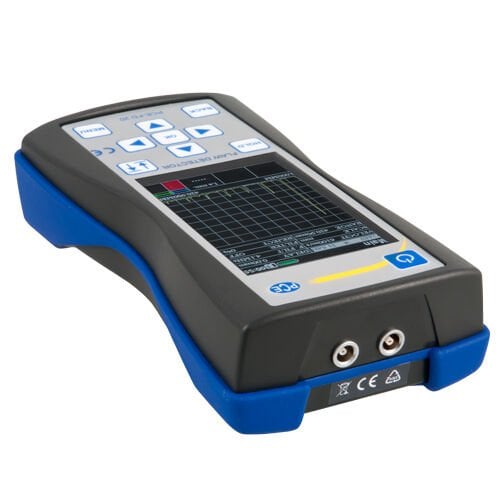

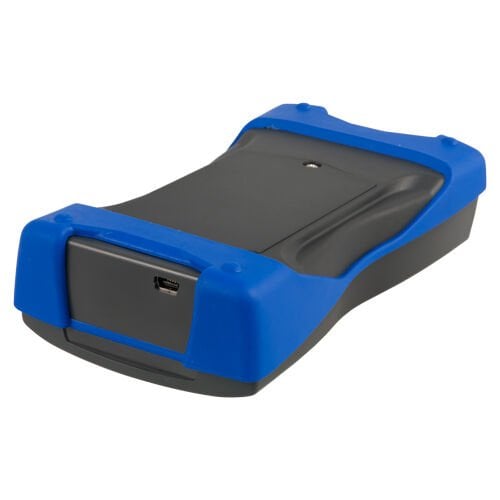

PCE FD-20 Ultrasonik Çatlak Kontrol Cihazı
Malzeme testi / Pil ya da güç kaynağı / İki farklı ölçüm probu (45° ve 90°) /
1.5 metre uzunluğunda prob kablosu
Çatlak kontrol cihazı PCE-FD 20, malzeme testi için kullanılır. Çatlak kontrol cihazı, çatlak, boşluk vb. gibi kusurların testi ve kaynak kontrolü gibi çeşitli kullanım alanlarında tercih edilir. Çatlak kontrol cihazı, ultrason yöntemi ile yüzeylerde tahribatsız ölçüm sağlar.
Çatlak kontrol cihazı ile kusur tespitinin yanı sıra derinlik de belirlenebilir. Çatlak kontrol cihazı, malzeme kalınlığını belirleme imkanı sunar. Ultrason, farklı yoğunluk ve dalga empedansına sahip malzemelerin yüzeylerinde yansıtılarak dağılır. 45° ve 90° gibi çeşitli açılardaki problar kullanılarak ultrasonik dalgalar malzemeye gönderilebilir.
Ardından, tarama süresi ayarlanarak kalınlık belirlenebilir, kaynak kontrol edilebilir ve kusurlar tespit edilebilir. 250 gramlık hafifliğiyle çatlak kontrol cihazı kolaylıkla taşınabilir. Ayarlanabilir frekanslar 1 … 10 MHz arasındadır. Çatlak kontrol cihazı 1000 … 9999 m/s’lik ses titreşimleri sağlar.
Teslimat Kapsamı
1 x Çatlak Kontrol Cihazı PCE-FD 20
1 x Prob Kablosu (1.5 metre)
1 x Ultrason Probu (90°)
1 x Ultrason Probu (45°)
3 x 1.5 V AA Pil
1 x Şarj Kablosu
1 x USB Kablosu
1 x Yazılım
1 x Kullanım Kılavuzu
Teknik Özellikler
|
Frekans Aralığı
|
1 ... 10 MHz
|
|
Tarama Süresi
|
6 ... 1000 µm
|
|
Ses Hızı
|
1000 ... 9999 m/s
|
|
Kayıt Aralığında Sapma
|
< ±0.025 µm
|
|
|
|
|
Alıcı Girişindeki Genlik Sinyallerinin 0 … 100 dB Aralığında Maksimum Sapması
|
< ±0.5 dB |
|
|
|
|
Amplifikasyon Alanı
|
125 dB
|
|
Ortalama Malzeme Test Sayısı
|
1 ... 16
|
|
|
|
|
Kontrol Noktaları Sayısı |
15 |
|
|
|
|
Uyarma Darbesinin Yüke Ulaşma Süresi
|
0.0 ... 0.5 µs
|
|
Uyarma Darbesinin 50 Ohm Dirence Genliği
|
100, 200, 300
|
|
|
|
|
Alıcının -3 dB’de Çalışma Frekansı Aralığı
|
1 ... 10 MHz
|
|
|
|
|
Giriş Sinyalindeki Genliklerin Ekran Boyutunun 10 … 100% Aralığında Sapması
|
<1 dB |
|
|
|
|
Tarama
|
1 ... 1000 µs
|
|
Tarama Gecikmesi
|
0 ... 2000 µs
|
|
Kayıt Aralıkları Ölçüm Aralığı
|
0 ... 1000 µs
|
|
Prob Gecikmesi
|
0 ... 2000 µs
|
|
Arıza Durumunda Otomatik Uyarı
|
Dual-gate
|
|
|
|
|
Zaman İçinde Değişken Artış için Ölçüm Aralığı
|
0 ... 2000 µs
|
|
|
|
|
Zaman İçinde Değişken Artış için Ölçüm Sınırlarının Ayarlanması
|
0 ... 100% |
|
|
|
|
Sinyal Algılama (Alıcı)
|
Pozitif yarım dalga, radyo modu
|
|
Boyut |
Cihaz: 80 x 162 x 35 mm |
|
|
|
|
Güç Kaynağı |
Pil: 1.5 V AA pil (3 adet) |
|
Ağırlık
|
250 g (pilsiz)
|
