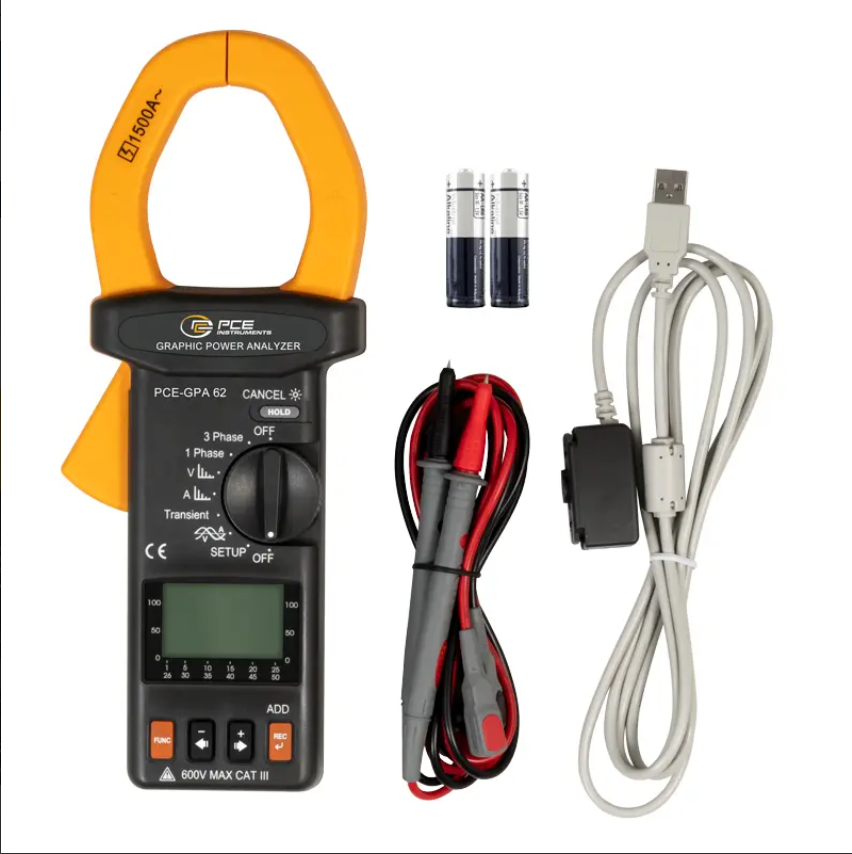

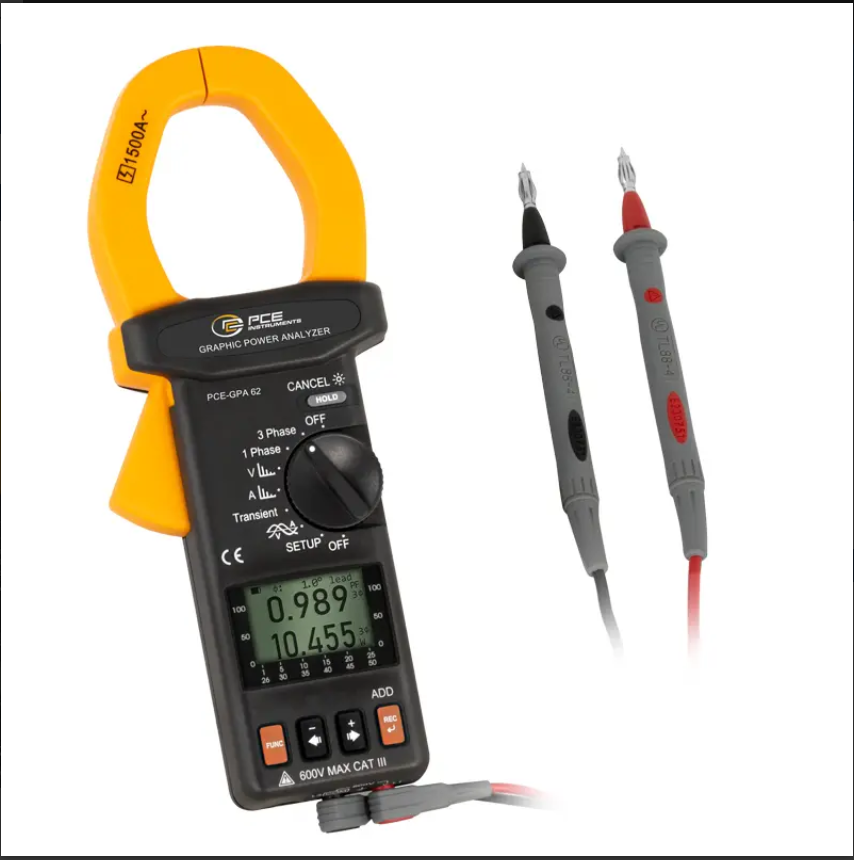

PCE-GPA 62 Üç Fazlı Güç Ölçer
Ürün bİLGİSİ
3 Fazlı Güç Ölçer Güç analizörü / Veri kaydedicili (data logger) güç ve enerji ölçümü (gerçek zamanlı) / Grafik ekran / Arayüz / Yazılım
3 Fazlı Güç Ölçer, tek ya da üç fazlı aktif, reaktif ve görünür güç, güç faktörü, faz açısı, enerji, voltaj, akım ve 50° harmoniğe kadar olan tepe noktaları ve harmoniklerin ölçümü için kullanılır. 3 Fazlı Güç Ölçerin dahili grafik ekranı, güç analizöründeki değerlerin görüntülenmesini sağlar. 3 Fazlı Güç Ölçer ile elde edilen ölçüm değerleri kaydedilebilir ve daha fazla analiz için bilgisayara aktarılabilir.
3 Fazlı Güç Ölçer, karmaşık kurulumlar olmadan çeşitli parametrelerin belirlenebileceği kullanışlı ve profesyonel bir ölçüm cihazıdır. 3 Fazlı Güç Ölçer ekranının değiştirilebilir arka aydınlatması sayesinde ölçüm değerleri aydınlatmanın kötü olduğu durumlarda bile net bir şekilde okunabilir. 3 Fazlı Güç Ölçer, fabrikada kalibre edilmiş olarak gelir, ancak, opsiyonel olarak laboratuvarda kalibre edilebilir ve ISO standardına göre satın alma sırasında ya da yıllık yeniden kalibrasyon için sertifikalandırılabilir.
ÖzeLLİKLER
TeknİK BİLGİLER
| Voltaj Ölçümü | 4.0 ... 600.0 V True RMS |
| Hassasiyet | Ölçüm değerinin ± % 0.5’i ± 5 dijit |
| Çözünürlük | 0.1 V |
| Tepe Gerilimi (> 10 V) | 50 Hz - 60 Hz |
| Hassasiyet | ± % 5 ±5 0 dijit |
| Akım Ölçümü | 4.0 ... 1500.0 A True RMS |
| Hassasiyet | Ölçüm değerinin ± % 1’i ± 5 dijit |
| Çözünürlük | 0.01 A |
| Tepe Akımı (> 20 A) | 50 Hz - 60 Hz |
| Hassasiyet | ± % 5 ± 50 dijit |
| Aktif Güç P | 5 ölçüm aralığında 10 W ... 9999 kW |
| Hassasiyet |
Ölçüm değerinin ± % 1’i + 20 dijit (> 20 V ve > 20 A) Ölçüm değerinin ± % 2’si + 40 dijit (< 20 V ve < 20 A) |
| Çözünürlük | Ölçüm aralığına göre 0.1 W ... 1 kW |
| Görünür Güç S | 5 ölçüm aralığında 10 VA ... 9999 kVA |
| Hassasiyet |
Ölçüm değerinin ± % 1’i + 20 dijit (> 20 V ve > 20 A) Ölçüm değerinin ± % 2’si + 40 dijit (< 20 V ve < 20 A) |
| Çözünürlük | Ölçüm aralığına göre 0.1 VA ... 1 kVA |
| Reaktif Güç Q | 5 ölçüm aralığında 10 VAr ... 9999 kVAr |
| Hassasiyet |
Ölçüm değerinin ± % 1’i + 20 dijit (> 20 V ve > 20 A) Ölçüm değerinin ± % 2’si + 40 dijit (< 20 V ve < 20 A) |
| Çözünürlük | Ölçüm aralığına göre 0.1 VAr ... 1 kVAr |
| Güç Faktörü PF | 0.000 ... 1.000 |
| Hassasiyet |
± 0.04 (> 20 V ve > 20 A), ± 0.1 (< 20 V ve < 20 A) |
| Çözünürlük | 0.001 |
| Faz Açısı | - 180° .... + 180° |
| Hassasiyet | ± 1° |
| Çözünürlük | 0.1 |
| Faz Açısı | 0° .... + 360° |
| Hassasiyet | ± 1° |
| Çözünürlük | 0.1 |
| Frekans Ölçümü (U > 50V) | 46 ... 65 Hz |
| Hassasiyet | ± 0.3 Hz |
| Çözünürlük | 0.1 Hz |
| Aktif Enerji | 0 ... 999.999 kWh |
| Hassasiyet | Ölçüm değerinin ± % 1’i |
| Çözünürlük | + 20 dijit |
| Görünür Enerji | 0 ... 999.999 kVAh |
| Hassasiyet | Ölçüm değerini ± %1’i |
| Çözünürlük | +20 dijit |
| Reaktif Enerji | 0 ... 999.999 kVarh |
| Hassasiyet | Ölçüm değerinin ± % 1’i |
| Çözünürlük | + 20 dijit |
| Gerilim Harmonikleri (bağıl) | 1 – 20’nci |
| Hassasiyet | ± % 2 |
| Çözünürlük | % 0.1 |
| 50 – 60 Hz > 80 V AC | 21 – 50’nci |
| Hassasiyet | Ölçüm değerinin ± % 4’ü ± % 2'si |
| Çözünürlük | % 0.1 |
| Gerilim Harmonikleri (mutlak) | 1 – 20’nci |
| Hassasiyet | ± % 2 ±0.5 V |
| Çözünürlük | 0.1 V |
| 50 – 60 Hz > 80 V AC | 21 – 50’nci |
| Hassasiyet | Ölçüm değerinin ± % 4’ü ± 0.5 V |
| Çözünürlük | 0.1 V |
| Akım Harmonikleri (bağıl) | 1 – 20’nci |
| Hassasiyet | ± % 2 |
| Çözünürlük | % 0.1 |
| 50 – 60 Hz > 20 A | 21 – 50’nci |
| Hassasiyet | Ölçüm değerinin ± % 4’ü ± % 2'si |
| Çözünürlük | % 0.1 |
| Akım Harmonikleri (mutlak) | 1 – 20’ci |
| Hassasiyet | Ölçüm değerinin ± % 2’si ± 0.4 A |
| Çözünürlük | 0.1 A |
| 50 – 60 Hz > 20 A | 21 – 50’nci |
| Hassasiyet | Ölçüm değerinin ± % 4’ü ± 0.4 A |
| Çözünürlük | 0.1 A |
| Toplam Harmonik Bozulma (THD-F) | % 0.0 - 20 |
| Hassasiyet | % 2 |
| Çözünürlük | % 0.1 |
| 50 – 60 Hz > 80 V ve > 20 A | % 20.1 - 100 |
| Hassasiyet | Ölçüm değerinin ± % 6’sı ± % 1'i |
| Çözünürlük | % 0.1 |
| 50 – 60 Hz > 80 V ve > 20 A | % 100.1 – 999.9 |
| Hassasiyet | Ölçüm değerinin ± 10’u ± % 1'i |
| Çözünürlük | % 0.1 |
| Akım Pensi Açıklığı | Maks. 55 mm |
| Aralık Seçimi | Otomatik |
| Aşırı Yük Göstergesi | "OL" = Aşırı yük |
| Hafıza | 50.000 kayıt |
| Arayüz | USB |
| Yazılım | Windows2000, ME, XP ile uyumlu |
| Ekran | Arka aydınlatmalı, 128 x 64, grafik LCD ekran |
| Güç Kaynağı | 2 x 1.5 V AA pil |
| Enerji Tüketimi | Yaklaşık 10 mA |
| Çalışma Koşulları | - 10 °C... + 50 °C, maks. % 85 n.o |
| Koruma / Standart | CAT III 600 V / EN 61010-2-032 |
| Boyut | 271 x 112 x 46 mm |
| Ağırlık | 650 g (pil ile) |
